搪玻璃碟片式冷凝器

碟片式冷凝器尺寸表 mm

P-0.5型				P-1型				P-2型
換熱面積（m²）	中層片數 （片）	H	φ	換熱面積（m²）	中層片數 （片）	H	φ	換熱面積（m²）	中層片數 （片）	H	φ
1.5	2	670	700	5	4	1000	960	10	4	1260	1150
2	3	760	700	6	5	1100	960	12	5	1380	1150
2.5	4	850	700	7	6	1200	960	14	6	1500	1150
3	5	950	700	8	7	1290	960	16	7	1620	1150
3.5	6	1040	700	9	8	1380	960	18	8	1740	1150
4	7	1130	700	10	9	1470	960	20	9	1860	1150
4.5	8	1220	700	11	10	1560	960	22	10	1980	1150
5	9	1320	700	12	11	1650	960	24	11	2100	1150
6	11	1500	700	13	12	1740	960	26	12	2220	1150
6.5	12	1600	700	14	13	1830	960	28	13	2340	1150
7	13	1680	700	15	14	1920	960	30	14	2460	1150

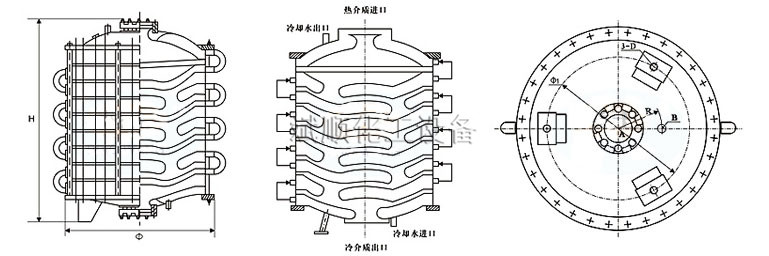

圖中	P-0.5型	P-1型	P-2型
φ1	450	660	850
R	220	220	250
D	φ20	φ22	φ25
A	介質進出口 DN80	介質進出口 DN100	介質進出口 DN125
B	進出水G1"束接	進出水G1"束接	進出水G1/4"束接

主要技術條件：
使用溫度：-20℃～200℃
使用壓力：器內：≤0.085MPa　　夾套內：≤0.4MPa
傳熱系數：485Kcal/h㎡C
瓷層耐電壓：20KV
瓷層厚度：0.8～1.8mm
法蘭平面度：≤0.3%DN
法蘭圓度：≤0.4%DN
瓷釉理化性能和瓷面外觀質量均符合HG2432-2007及Q/320281 ADA02-1996標準
備注：設計及制作搪玻璃列管式冷凝器

2018/09/27 17:26:47 4965 次
